Hệ thống hướng dẫn đỗ xe siêu âm cảm biến đỗ xe
Giới thiệu
Hệ thống hướng dẫn đỗ xe Cảm biến đỗ xe siêu âm sử dụng nguyên lý phát hiện sóng siêu âm để phát hiện xem chỗ đỗ xe có bị chiếm hay không và sử dụng đèn chỉ báo LED để phân biệt trạng thái của nó (có màu đỏ, có màu XANH), có thể hướng dẫn người lái tìm chỗ nhanh chóng và cải thiện cấp quản lý đỗ xe. Đồng thời gửi trạng thái cho bộ điều khiển trên.

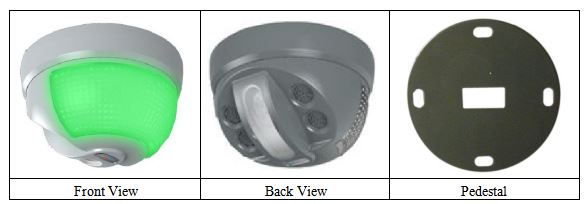

Hình ảnh
Tham số
Điều hành | DC18V ~ 30V, khuyên dùng | Nguyên lý hoạt động | Phát hiện siêu âm |
Vôn | 24 V | ||
Điển hình | Ánh sáng đỏ 65mA | Giao tiếp | RS-485 |
Hiện hành | Ánh sáng xanh 56mA | Chế độ | |
Kích thước | 130 * 130 * 80mm | Mã hóa địa chỉ | 00 ~ 31, qua 5 người nhảy |
giải quyết | |||
Phát hiện | 290cm ， Qua 2 lần nhảy | Điều hành | -20 ~ + 50oC |
Phạm vi | cài đặt | Nhiệt độ | |
BẠC | 12KV | Kiểm tra tàu xung | ± 4KV |
ban 2
Chỉ số trạng thái làm việc
Chỉ báo trạng thái làm việc （Đỏ） ánh sáng trên phương tiện với các đối tượng giao tiếp và được phát hiện
Cài đặt nhảy S1
Hướng dẫn cài đặt Jumper S1 :
Từ phải sang trái, （LH） 【1,2,3,4,5,6,7】, 5 số thấp hơn (1-5) là cài đặt địa chỉ, 2 số cao hơn (6-7) là địa chỉ chiều cao cài đặt, jumper trong có nghĩa là 1, không có nhảy có nghĩa là 0.
Cài đặt địa chỉ : Số thấp hơn 5 (5,4,3,2,1) Đại diện tương ứng cho địa chỉ nhị phân 16,8,4,2,1. Số lượng kết hợp đường nhảy khác nhau, chẳng hạn như địa chỉ bãi đỗ xe 3, bạn cần phải nhảy trong 1 và 2.
Khoảng cách phát hiện: Sen 1 0 | Thêm Trình phát hiện Thêm Thêm — 4 Đập> 0 | |||
Sen10 | Chiều cao lắp đặt | Khoảng cách ngang từ bãi đậu xe | Bổ sung | Bổ sung |
Y | dòng X | |||
0 0 | 180CM - 210CM | ngay phía trên đường đậu xe | 0 0 0 0 0 | 00 |
0 1 | 230CM - 250CM | ngay phía trên đường đậu xe | 0 0 0 0 1 | 01 |
1 0 | 250CM - 270CM | ngay phía trên đường đậu xe | Giáo dục | Giáo dục |
1 1 | 270CM - 290CM | ngay phía trên đường đậu xe | 1 1 1 1 1 | 31 |
bàn số 3
Chú thích:
1, Khi hệ thống hướng dẫn đỗ xe cảm biến đỗ xe siêu âm đặt nút nhảy, vui lòng liên tục đẩy và kéo ra nhiều lần để loại bỏ lớp oxit để đảm bảo tiếp xúc tốt.
2, Chiều cao lắp đặt được đề xuất là Y: 2,4m-3 m, Được lắp đặt ngay phía trên đường đỗ xe, để đảm bảo phát hiện đáng tin cậy.
Hướng dẫn của Terminal Terminal

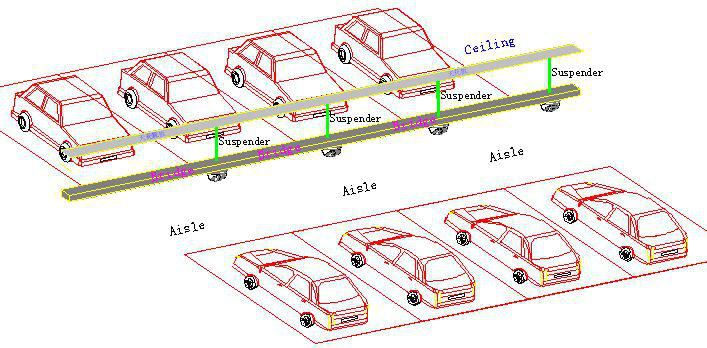

Hướng dẫn kết nối hệ thống
1. Thiết bị dưới một RCM tốt nhất được kết nối ở chế độ bus, địa chỉ máy dò được thực hiện bởi năm jumper, một bus truyền thông có thể đủ khả năng cho 32 máy dò.
2. Các máy dò dưới một RCM lấy nguồn DC từ RCM. Xem xét các kỹ thuật về mất dòng, máy dò sử dụng một loạt các thiết kế cung cấp điện.
3. Để đảm bảo thiết bị đầu cuối hoạt động tốt, nên sử dụng nguồn điện DC DC. Hộp điều khiển khu vực cung cấp năng lượng tương đương với mức tiêu thụ điện năng 150% - 200% tổng số thiết bị cung cấp điện, để đảm bảo khởi động và làm việc đáng tin cậy trong một thời gian dài.
Trình diễn l
