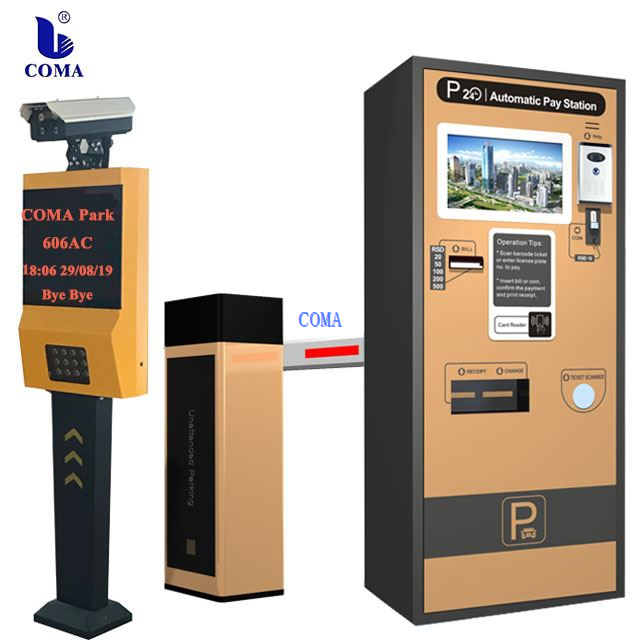

Hệ thống kiểm soát ra vào bãi đậu xe nhận dạng biển số

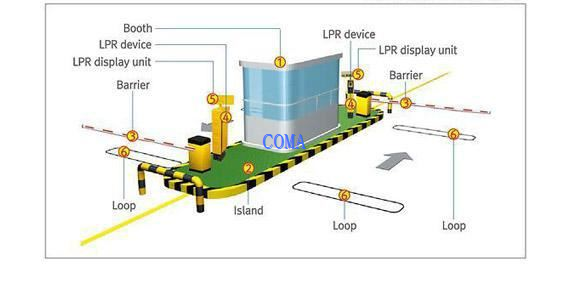

1 Gian hàng - Cấu trúc này là nơi làm việc của nhân viên giữ xe. Họ có thể quản lý việc ra vào xe và thu phí đậu xe khi để xe ở đây (nếu thanh toán bằng trạm thanh toán tự động, có thể không có quầy ở lối ra)

2 Island- Cấu trúc lắp đặt gian hàng, rào chắn và thiết bị LPR.

3 Rào cản- Để kiểm soát các phương tiện đi vào một cách hiệu quả, rào chắn được lắp đặt trong khu vực giao thông đông đúc để kiểm soát xe ra vào, lối vào / lối ra.

4 Thiết bị LPR- Thiết bị LPR chụp ảnh xe ra / vào bằng camera mega pixel độ nét cao và nó nhận dạng số biển số tự động sau đó kiểm soát / quản lý xe ra vào

5 Bộ hiển thị LPR- Cài đặt và liên kết với thiết bị LPR, hiển thị các phương tiện được nhận dạng' thông tin và thông tin người ghi chú (tùy chọn)

6 Loop- Cuộn dây vòng được đặt ở lối vào / lối ra của bãi đậu xe.Thiết bị nhận dòng tín hiệu tần số cao từ máy dò xe và tạo từ trường gần cuộn dây vòng. Khi xe đi qua trường này, hãy gửi các thay đổi trở kháng đến máy dò và chuyển đổi điện áp và khuếch đại chúng và gửi tín hiệu thông tin phát hiện đến camera hoặc cổng rào

Làn đường thẳng là loại tốt nhất để nhận biết biển số. và máy ảnh ANPR có thể chụp ảnh chiều rộng tối đa 3,5m. Nếu thiết bị ANPR được lắp đặt trên chiều rộng đường hơn 3,5m, phải lắp đặt thiết bị dẫn hướng xe (ví dụ như thanh nhựa dẻo. Bảng thiết kế, v.v.). Trong trường hợp lắp đặt gờ giảm tốc, kích thước của gờ phải bằng chiều rộng đường. Nếu kích thước gờ giảm tốc nhỏ hơn chiều rộng đường, người lái xe sẽ không tiếp cận theo đường thẳng để tránh gờ giảm tốc, khi đó camera ANPR không thể ghi lại hình ảnh rõ ràng và chính xác để nhận dạng, do đó sẽ ảnh hưởng đến độ chính xác của ANPR.

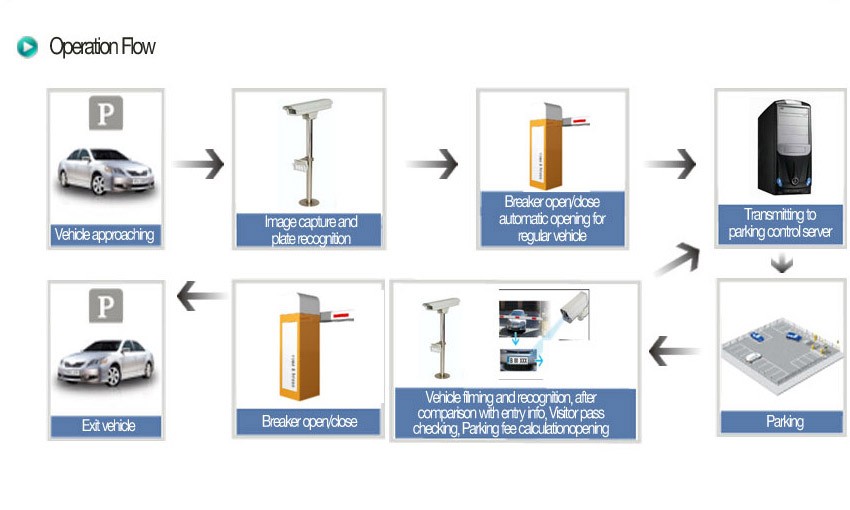

Dòng chảy hoạt động
